2БКТП производство и монтаж

Установка по типу 2БКТП производится в железобетонной оболочке и комплектуется парой силовых агрегатов мощностью 100–630 кВА. Подстанция создана для приема 3-фазного электротока частотой 50/60 Гц напряжением 6/10 кВ, транзита, преобразования до показателей в 0.4 кВ и подачи электрической энергии одного класса конечным потребителям.

Используются блочные трансформаторные подстанции 2БКТП в качестве источника бесперебойного питания для объектов ЖКХ, общественных, промышленных и сельскохозяйственных сооружений, зон индивидуальной застройки, коттеджных поселков.

Конструктив 2БКТП

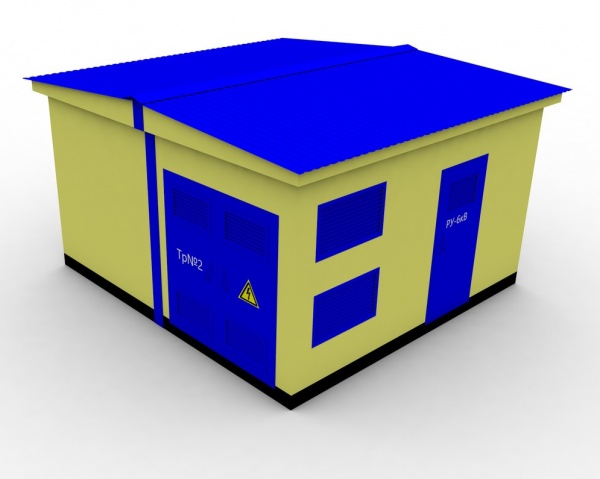

Двухтрансформаторный вариант устройств состоит из пары стандартных БКТП, соединенных между собой секционными перемычками. Оболочка отливается из высококачественного тяжелого бетона. Толщины стен достаточно, чтобы обеспечить теплостойкость и предотвратить образование конденсата внутри ТП. Цвет фасадов может быть разным и зависит от предпочтений клиента.

Основные части 2БКТП:

1. Надземный объемный блок-модуль. Его внутреннее пространство разделено перегородками на несколько модулей различного назначения: отсек РУ со стороны высокого напряжения, отсек монтажа трансформатора и отсек РУ со стороны низкого напряжения.

2. Подземно-цокольный бокс. Выполняет функции фундамента и кабельного канала для присоединения к линиям. Отдельная зона отведена под маслоприемник, в случае аварийной ситуации в специальный резервуар стекает трансформаторное масло.

Крышу изготавливают из металлочерепицы. По периметру верхнего блока имеются отверстия естественной вентиляции, закрытые жалюзийными решетками. Доступ в отсеки обеспечивают дверные проемы.

Условия эксплуатации

Комплектное электрооборудование имеет тип климатического исполнения У, У1, УХЛ по ГОСТ и может безопасно использоваться при таких условиях:

• монтажная высота не более 1000 м;

• температурный режим в диапазоне от -60 до +40°С;

• влажность воздуха не должна превышать 100% при условии отсутствия росы;

• давление в окружающей среде в пределах 86–106 кПа;

• сейсмическая неустойчивость до 7 баллов;

• порывы ветра не больше шести баллов.

КТП блочного типа не предназначена для работы в условиях тряски и вибрации. Монтаж и эксплуатация устройства не допускаются, если в атмосфере присутствует токопроводящая пыль, агрессивные химикаты, испарения и газы.

Предлагаемые услуги

Компания Энергопром предлагает купить различные электротехнические устройства в Ростове-на-Дону. Мы реализуем системы, изготовленные по типовым схемам, а также готовы выполнить нестандартные заказы. Цена на 2БКТП зависит от сложности проекта, срочности его реализации и компоновки. На нашем сайте вы можете ознакомиться с подробной документацией и фотографиями изделий. Заказы принимаются по телефону или онлайн через форму обратной связи.
