Для обеспечения электроэнергией жилищных комплексов, стройплощадок и предприятий в климатических условиях У1, УХЛ используют БКТП. Подстанция может осуществлять трансформацию высоковольтного тока с напряжением до 10 (6) кВ на входе в электрическую энергию уменьшенного напряжения в 400 В.

Каждый блок подстанции имеет в своем составе такие отсеки:

  • силовой трансформатор;
  • комплектное распределительное устройство высокого напряжения;
  • распределительное устройство низкого напряжения.

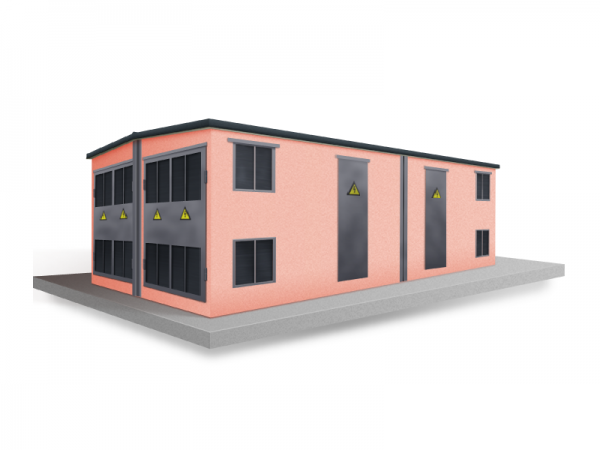

Конструкция представляет собой железобетонный корпус, который устанавливается на плиты основания для обеспечения защиты электрооборудования от внешних воздействий.

Условия эксплуатации

Устройства по типу блочных трансформаторных подстанций имеют некоторые рекомендации для обеспечения бесперебойной работы установки:

  • колебания температуры воздуха от +40 до -60°С;
  • относительная влажность воздуха 100 %;
  • размещение на высоте до 1 км над уровнем моря;
  • атмосферное давление — 86–106 кПа;
  • сейсмическая активность района — до 6 баллов;
  • порывы ветра — до 36 м/с.

Такие блочные трансформаторные подстанции предполагают размещение на открытых пространствах, поэтому их корпус надежно защищен от погодных условий, имеет гидроизоляцию и вентиляционные отверстия для предотвращения образования конденсации.

Установка блочной подстанции запрещена в регионах с повышенным содержанием намагниченных и химически активных веществ в воздухе, во взрывоопасной местности.

Комплектация блочной трансформаторной подстанции

Кроме стандартного оборудования БКТП может быть оснащена дополнительными устройствами, по желанию и в связи с потребностями заказчика. Кроме типовой комплектации подстанция может оснащаться такими компонентами:

  • дополнительные трансформаторы;
  • шинопровода;
  • освещение;
  • теплоизоляция;
  • иное оборудование.

В зависимости от мощности напряжения могут быть использованы распределительные устройства разной мощности, допускается установка нескольких подстанций, соединенных между собой. Специалисты компании ЭнергоПром помогут вам составить схему для заказа, ориентируясь на ваши потребности в каждом отдельном случае.

Предназначение БКТП

Блочные подстанции выполняют ряд следующих функций:

  • прием электричества из высоковольтной линии электропередач с частотой переменного тока 50–60 Гц;
  • преобразование напряжения с помощью трансформатора до мощности 380 (220) В;
  • передача электроэнергии потребителям.

Компания ЭнергоПром занимается производством БКТП, рассчитанных на разное напряжение. Вся продукция производится в соответствии со стандартами ГОСТ, обладает необходимой документацией. На нашем сайте вы можете купить БКТП, заказать доставку и монтаж в Ростове-на-Дону и области.


Каталог БКТП - блочные трансформаторные подстанции

На нашем сайте можно узнать стоимость на БКТП - блочные трансформаторные подстанции , технические характеристики, условия доставки и монтажа. Более подробную информацию по БКТП - блочные трансформаторные подстанции можно получить обратившись в наш офис или по телефону 8 800 302 94 78.

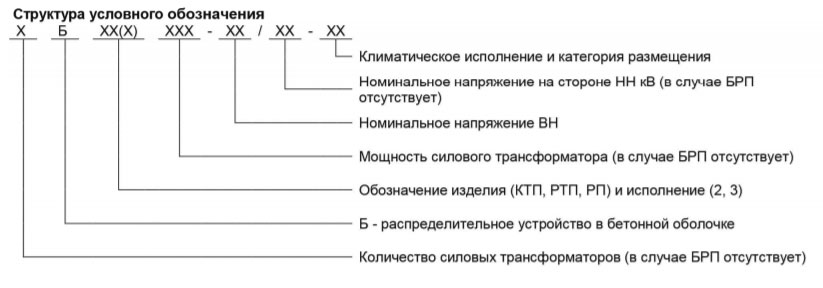

Схема БКТП

Условия эксплуатации

  • температура окружающего воздуха от - 450 С до + 450 С;
  • высота над уровнем моря не более 1000;
  • относительная влажность воздуха до 100%;
  • окружающая среда взрыво- и пожаробезопасная, не содержащая токопроводящей пыли, агрессивных газов и паров в концентрациях, разрушающих материалы и изоляцию (атмосфера типов I и II по ГОСТ 15543.1 и ГОСТ 15150);
  • пригодны для работы в условиях гололеда при толщине льда до 20 мм и скорости ветра 15 м/с, а при отсутствии гололеда, при скорости ветра до 36 м/с;
  • сейсмичность района сооружения до 6 баллов (включительно) по шкале MSK-64; группа механического исполнения М40 по ГОСТ 17516.1
