Цена: 52 000 руб.
Подробнее
Заказать расчет стоимости Задать вопрос

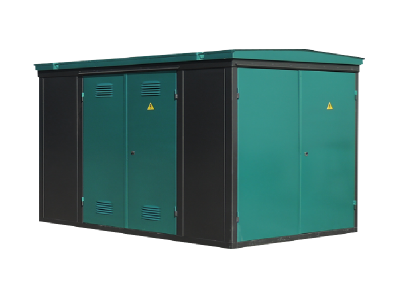

КТП-160/10 0,4 киоскового типа используется для обеспечения электроэнергией объектов промышленного, коммунального, сельскохозяйственного назначения. Такое сооружение легко транспортируется к месту установки, в короткое время производится монтаж, настройка и создание электрической подстанции с полной разводкой электросети.

Назначение и область применения КТП-160/10 0,4

Однотрансформаторная подстанция предназначена для снабжения электрической энергией различных объектов. Для этого на вход трансформатора поступает трехфазный ток, напряжение которого 10 кВ стандартной частоты (50 Гц). После трансформации на выходе получается трехфазный электроток с напряжением 400 вольт, при этом значение частоты не меняется. Таким образом, происходит понижение напряжения для поставки электрической энергии конечным потребителям.

Общая мощность электроподстанции составляет 160 000 В*А. Этого достаточно для электроснабжения промышленных, производственных подразделений, городских и сельских населенных пунктов, стройплощадок и других объектов, для которых электрические параметры электроподстанции считаются оптимальными и нормативными для штатного функционирования электрооборудования, приборов, аппаратуры.

Структура условного обозначения

Расшифровка условного обозначения:

  • КТП – это комплексная трансформаторная подстанция;
  • 160 – это ее общая мощность, которая составляет 160 кВ*А;
  • 10 – величина входного напряжения в 10 кВ;
  • 0,4 – значение выходного напряжения в 0,4 кВ или 400 В.

Условия эксплуатации КТП 160 кВА

Для функционирования в режиме максимальной эффективности должны создаваться необходимые эксплуатационные условия:

  • температурный режим от -45 до +40°;
  • рекомендованная производителем величина относительной влажности воздуха не более 80% процентов;
  • монтаж должен осуществляться на местности, которая находится на высоте меньше 1000 метров по отношению к уровню моря;
  • величина скорости ветра не должна превышать 36 м/с;
  • толщина критического значения обледенения не более 20 миллиметров.

Кроме того, для нормальной, стабильной работы оборудования нужно исключить из внешней среды возможность образования пыли, паров, вредных, едких газов, поскольку проникновения таких веществ в блок-модули неблагоприятно воздействуют на изоляционные материалы и металлические элементы.

Имеет значение и величина изоляции, которая со стороны высокого напряжения относительно заземления и корпуса должна быть порядка 1000 МОм, а со стороны низкого напряжения – 500 кОм. Для установки подстанции КТП-160/10 0,4 нужно сооружать фундамент, например, столбчатого типа с рекомендованным расстоянием между ближайшими столбами не более 110 сантиметров.

Комплектация подстанций

В комплект электроподстанции комплексного вида входят компоненты:

  • блок-модуль (отсек), в котором размещается трехфазный трансформатор;
  • распределительное устройство (РУ) со стороны высокого напряжения (ВН);
  • распредустройство на стороне, где расположено оборудование низкого напряжения (НН).

Оборудование в распределительном устройстве отсека НН

В состав оборудования РУ НН КТП-160/10 0,4 входят устройства:

  • автоматического отключения отходящих линий – это рубильники с предохранителями;
  • автоматический выключатель или разъединитель на вводе в низковольтный отсек;
  • приборная панель для контроля уровня напряжения на шинах 400 В;
  • разрядники и ограничители напряжения высокого уровня (перенапряжения);
  • автоматический включатель внешних осветительных приборов.

Эксплуатация КТП 160 кВА

КТП вводится в эксплуатацию в строгом соблюдении разработанных проектных решений и с учетом расстояния от неизолированных токопроводящих элементов до земли. Производитель не рекомендует и даже категорически запрещает эксплуатацию комплекса при вибрационных и механических нагрузках в месте установки КТП-160/10 0,4. Также запрещается вводить питание со стороны низковольтного блока.

Монтаж

Подъемные, монтажные и демонтажные работы проводятся с использованием специальных строповочных проушин, расположенных на корпусе трансформаторной подстанции. При этом действия проводятся, когда трансформатора нет в павильоне. Для этих целей используется грузоподъемная техника. Установка КТП 160 кВА осуществляется на основание из фундамента и фиксируется при помощи сварки.


Купить КТП 160 в Ростове-на-Дону

Купить КТП 160 с доставкой и установкой под ключ в Ростове-на-Дону. Более подробную информацию по доставке, цене и монтажу, можно получить обратившись в наш офис или телефону 8 800 302 94 78.
