Сборные камеры одностороннего обслуживания получили широкое распространение в качестве распределительного устройства на промышленных предприятиях, городских электросетях, объектах аграрного сектора, ж/д и водного транспорта. КСО 393 принимают поток электроэнергии напряжением 6/10 кВ, частотой 50 Гц, трансформируют до потребительских значений и распределяют по ЛЭП.

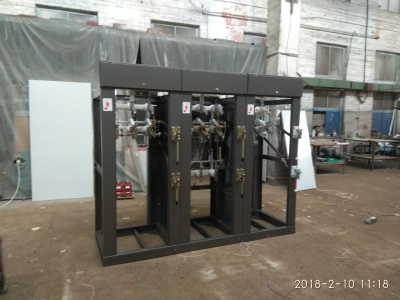

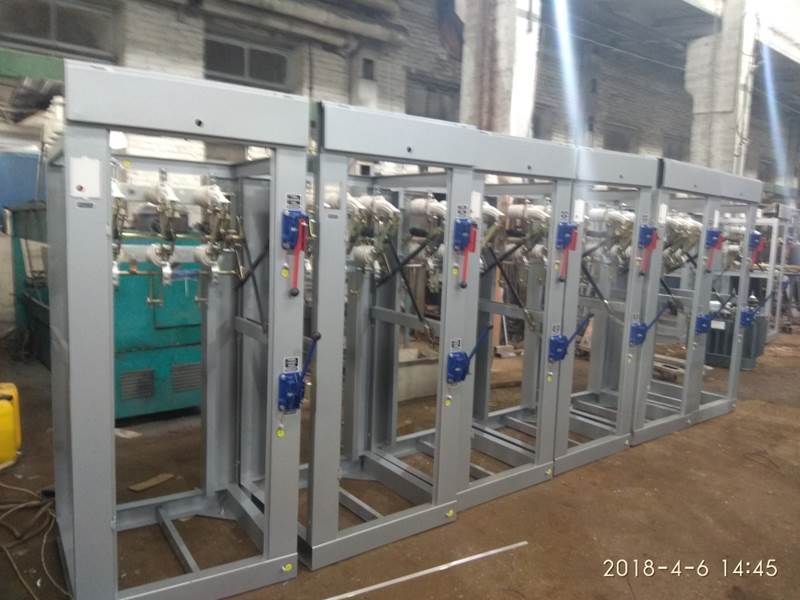

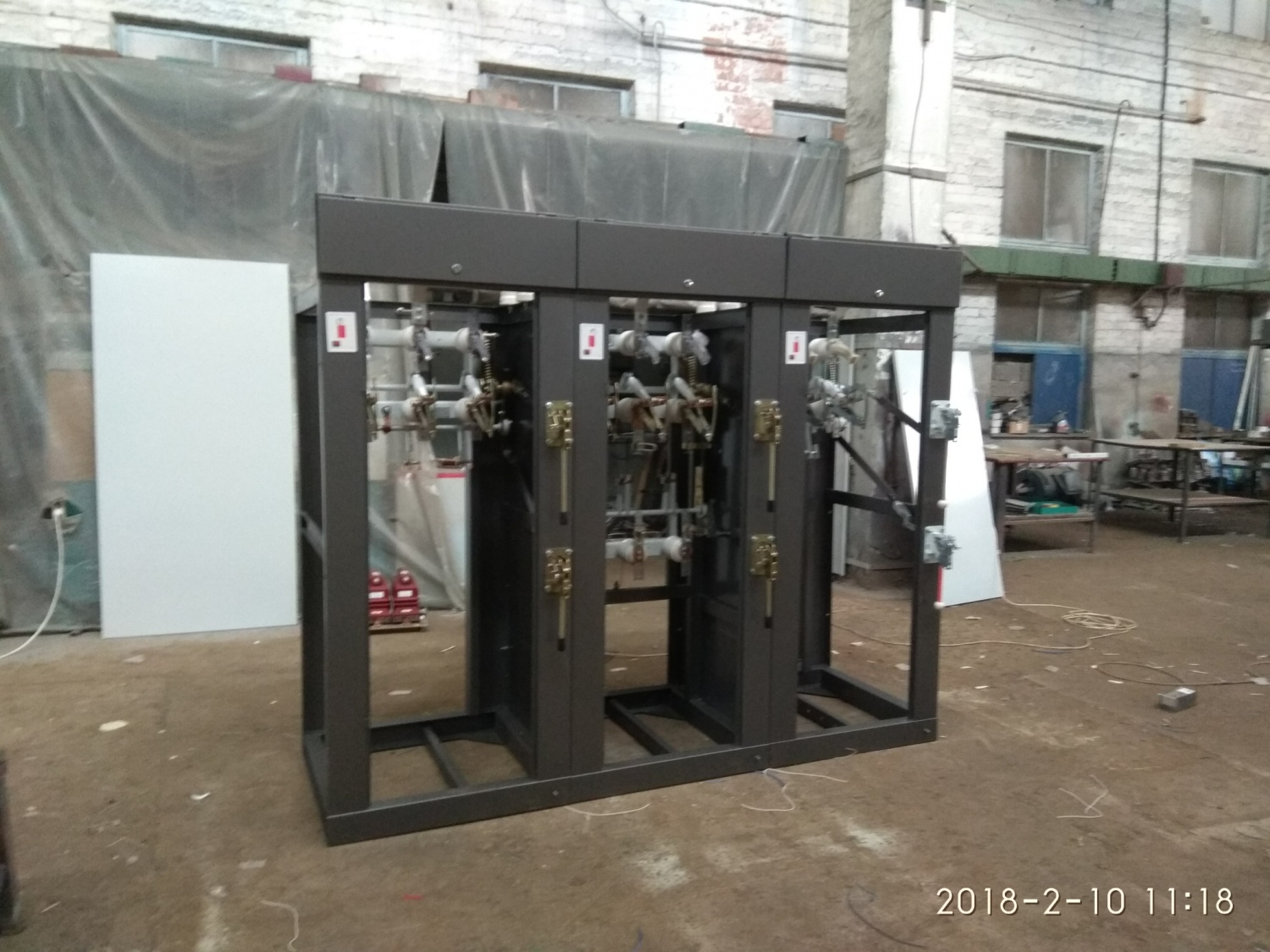

Конструктивное исполнение КСО 393

Корпус и составные элементы шкафа выполняются из металлического профиля с цинковым покрытием. Конструкция окрашивается порошковой краской, что повышает ее износостойкость.

Внутренне пространство разделено перегородками на четыре отсека:

  • силовой (различные выключатели, разъединительные контакты, предохранители, токовые трансформаторы);
  • шинный (силовые шины);
  • релейной защиты и вторичных цепей (низковольтное оборудование);
  • аппаратов и присоединений кабелей.

На переднюю панель вынесены приводы выключателей нагрузки, разъединителей, заземлителей и элементы управления ячейкой. Для наблюдения за работой приборов предусмотрены двери и смотровое окно.

Условия эксплуатации КСО 393

Установки разрешено использовать внутри помещений и в зонах с умеренным климатом. Также следует соблюдать ряд требований:

  • монтажная высота — 1000 м;
  • t окружающего воздуха от - 25 до + 40 оС;
  • нейтральность к токопроводящей пыли, химикатам и газам.

Тип атмосферы II, отвечает ГОСТ 15150.

При проектировании данной серии компания ЭнергоПром учитывает все современные требования по надежности и безопасности. Базовая комплектация может быть дополнена согласно требованиям заказчика, от этого зависит окончательная цена на КСО 393. Купить оборудование можно с доставкой в Ростове-на-Дону и области.



Технические характеристики

Значение номинального тока главных цепей, А

630; 1000

Значение номинального тока выключателя вакуумного типа, А

630; 1000

Значение номинального тока разъединителя, Ампер

630; 1000

Размер тока плавкой вставки предохранителя, А

для камер с 6 кВ

31,5; 50; 80; 100; 125

для камер с 10 кВ

31,5; 40; 63; 80; 100

Значение номинального тока электродинамической стойкости главных цепей, кА

51

Значение тока термической стойкости главных цепей на протяжении 1 с, кА

20

Значение номинального напряжения вспомогательных цепей, В 50 Гц

220

Количество циклов включения-отключения (износостойкость) выключателя нагрузки, циклов В-О

1000

Максимальное число операций включения и отключения выключателя нагрузки, без собственно замены дугогасительного вкладыша, циклов В-О

для камер, работающих при токе в 630 А

20

для камер, работающих при токе в 300 А

100

Механический и коммутационный виды ресурса выключателя вакуумного типа, циклов В-О

50000

Размеры камер КСО-393, см

— камеры КСО-393 — 15, 16

50х80х190

— камеры КСО-393 – 12В, 14В

160х80х220

— камеры КСО-393 – 11М, 17В, 23М

80х80х220

— остальные камеры КСО-393

80х80х190

— шкаф учета

42х16,5х86

Масса камеры КСО-393, не превышает

350 кг


Цены

 КСО 393 на ВНА
КСО 393-01 27 000 руб.
КСО 393-02 29 000 руб.
КСО 393-03 32 000 руб.
КСО 393-04 38 000 руб.
КСО 393-05 53 000 руб.
КСО 393-06 69 000 руб.
КСО 393-07 45 000 руб.
КСО 393-08 45 000 руб.
КСО 393-09 48 000 руб.
КСО 393-10 64 000 руб.
КСО 393-11 59 000 руб.

Купить Ячейка КСО 393 в Ростове-на-Дону

Купить Ячейка КСО 393 с доставкой и установкой под ключ в Ростове-на-Дону. Более подробную информацию по доставке, цене и монтажу, можно получить обратившись в наш офис или телефону 8 800 302 94 78.
